Informationen
| Max. Spindeldrehzahl [min⁻¹] | 20,000 |
|---|---|
| Verfahrwege [mm] | X: 500 Y: 300 Z: 275 A (Grad): 360 |
| Werkzeugspeicher Kapazität [Stk.] | 6 |
| Eilganggeschwindigkeit (XYZ-Achsen) [min⁻¹] | 40 x 40 x 40 |
| Indexiergeschwindigkeit [min⁻¹] | A: 100 |
| Erforderliche Stellfläche [mm] | 998 x 1,656 |
Bearbeitungsprozesse und Grate
Optimale Maschinenkonfiguration Die originalen Brother-Funktionen verbessern die Entgratungseffizienz erheblich
Die originellen Einrichtungsfunktionen für das Entgraten von Brother verbessern die Effizienz des Entgratens in der Produktion mit variablen Stückzahlen, die derzeit manuell durchgeführt wird, erheblich.
Brother Original-Entgratungs-Einrichtungsfunktionen Große Reduktion der Rüstzeiten beim Entgraten Einfache Bearbeitungsbahnen in kurzer Zeit erstellen
Die Maschine verfügt über die originalen Entgratungseinrichtungsfunktionen von Brother, einschließlich einfacher Anlernung repräsentativer Punkte, der intuitiven Bahnkorrektur, der automatischen Erstellung von Bearbeitungsbahnen und der automatischen Konvertierung von Bearbeitungsprogrammen.
Die schnelle Entgratungseinrichtung wurde erreicht und ermöglicht die Mechanisierung der Entgratung in der Produktion mit variablen Stückzahlen, die derzeit manuell durchgeführt wird.
Umfangreiche Funktionen

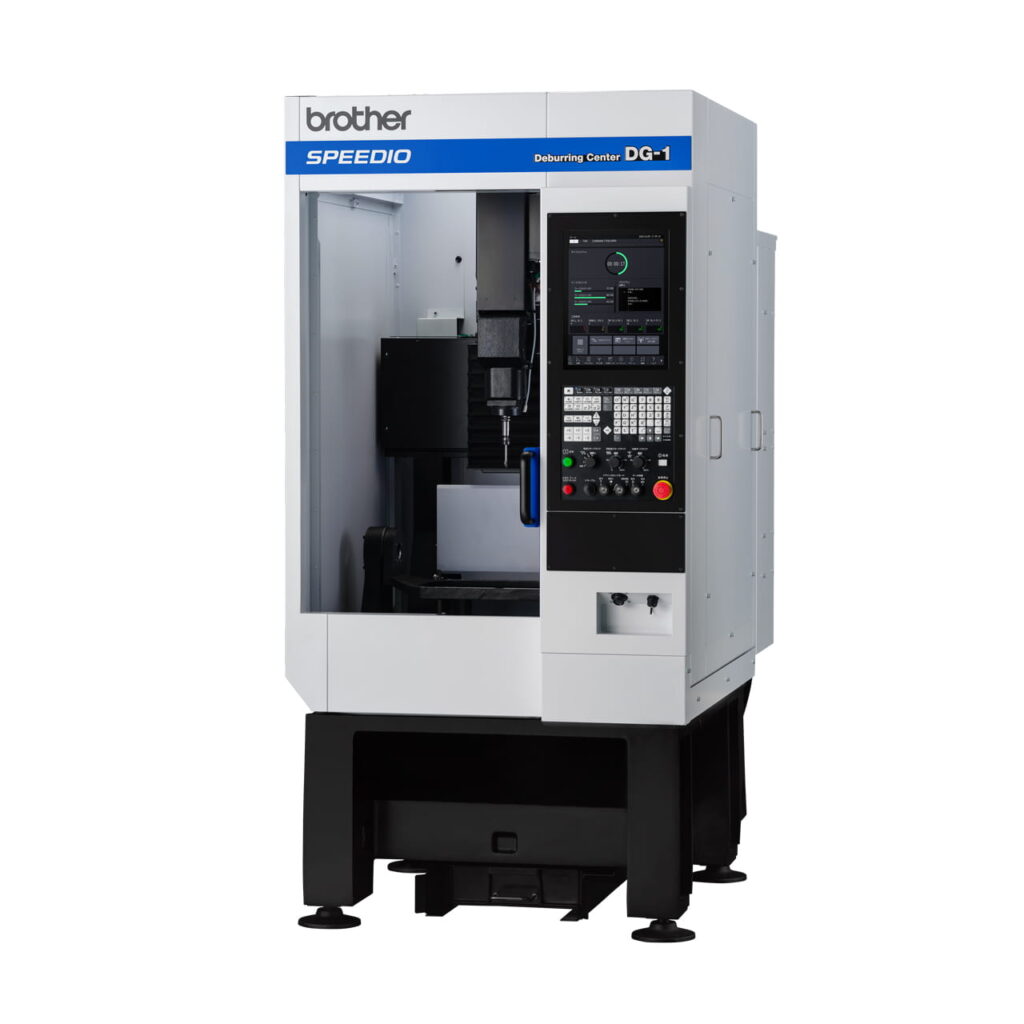

| Artikel | Artikel | Entgratungszentrum DG-1 |
|---|---|---|
| CNC-Einheit | CNC-Einheit | CNC-D00 |
| Verfahrweg | X-Achse [mm ] | 500 |
| Verfahrweg | Y-Achse [mm ] | 300 |
| Verfahrweg | Z-Achse [mm ] | 275 |
| Verfahrweg | A-Achse [Grad] | 360 |
| Verfahrweg | Abstand zwischen Drehzentrum der A-Achse und Spindelkopf [mm ] | 80 - 355 (3.1 - 14.0) |
| Tisch | Maximale Belastbarkeit (gleichmässige Last) [kg] | 50 (110) |
| Tisch | Maximales Tischträgheitsmoment [kg･m2(lb･Zoll2)] | 0.7 (2,392) |
| Spindel | Spindeldrehzahl (min-1) | 1 - 20,000 |
| Spindel | Kegelbohrung | 7/24 Kegel No.15 |
| Vorschubgeschwindigkeit | Eilganggeschwindigkeit (XYZ-Bereich) [m/min (Zoll/min)] | 40 x 40 x 40 |
| Vorschubgeschwindigkeit | Schnittvorschubgeschwindigkeit [mm/min] | X, Y, Z-Achse: 1 - 30,000 (0.04 - 1,181) *6 |
| Vorschubgeschwindigkeit | Indexiergeschwindigkeit (A) (min-1) | 100 |
| ATC-Einheit | Werkzeugaufnahmetyp | JBS4002-15T |
| ATC-Einheit | Zugbolzentyp *3 | JBS4002-15P (45°) |
| ATC-Einheit | Werkzeugspeicher Kapazität [Stk.] | 6 |
| ATC-Einheit | Max. Werkzeuglänge [mm] | 150 (5.9) |
| ATC-Einheit | Max. WerkzeugdurchmesserMax.tool diameter [mm ] | 32 (1.2) |
| ATC-Einheit | Max. Werkzeuggewicht *1 [kg (pfund)] | 0.4 (0.9) |
| ATC-Einheit | Werkzeugauswahlverfahren | Abholmethode |
| Werkzeugwechselzeit *4 | Werkzeug-zu-Werkzeug [s] | 3.0 |
| Werkzeugwechselzeit *4 | Span- zu-Span [s] | 4.3 |
| Elektromotor | Hauptspindelmotor (Dauerbetrieb) *2 [kW] | 2.1 |
| Elektromotor | Achsvorschubmotor [kW] | X, Y, Z-Achse: 0.32, A-Achse: 0.9 |
| Stromquelle | Stromversorgung | 200 bis 230 VAC ±10%, 3 Phasen, 50/60 Hz±2% |
| Stromquelle | Leistungsaufnahme (Dauerbetrieb) [kVA] | 3.8 |
| Stromquelle | Druckluftversorgung | 0.4 - 0.6 (recommended value 0.5MPa *5) |
| Stromquelle | Druckluftversorgung | 20 |
| Maschinenabmessungen | Höhe [mm ] | 2,033 (80.0) |
| Maschinenabmessungen | Benötigte Stellfläche [bei geöffneter Tür der Steuereinheit] [mm ] | 998 x 1,656 [2,494] (39.3 x 65.2 [98.2]) |
| Maschinenabmessungen | Gewicht [kg (lbs)] | 1,200 (2,646) |
| Standardzubehör | Standardzubehör | Betriebsanleitung (1 DVD-Set), Nivellierschrauben (4 Stk.), Nivellierplatte (4 Stk.), Spänewanne, obere Abdeckung |
| CNC-Modell | CNC-D00 |
|---|---|
| Steuerachsen | 4-Achse (X, Y, Z, A) |
| Simultan gesteuerte Achsen | -Achse (4X, Y, Z, A) |
| Simultan gesteuerte Achsen | Linear: 4-Achse (X, Y, Z, A) Kreisförmig: 2-Achse Spiralförmig/konisch: 3-Achse (X, Y, Z) |
| Kleinster Eingabeschritt | 0.0001 mm, 0.00001 Zoll, 0.0001 Grad |
| Max. programmierbare Dimension | ±999999.9999 mm, ±99999.99999 Zoll |
| Anzeige | 15-Zoll Farb-LCD-Tastfeld-Anzeige |
| Speicherkapazität | 500 Mbytes, 3 Gbytes (optional) (Gesamtkapazität von Programm- und Datenbank) |
| Externe Kommunikation | USB-Speicherschnittstelle, Ethernet |
| Anzahl der speicherbaren Programme | 4,000 (Gesamtkapazität von Programm- und Datenbank) |
| Programmformat | NC-Sprache |
