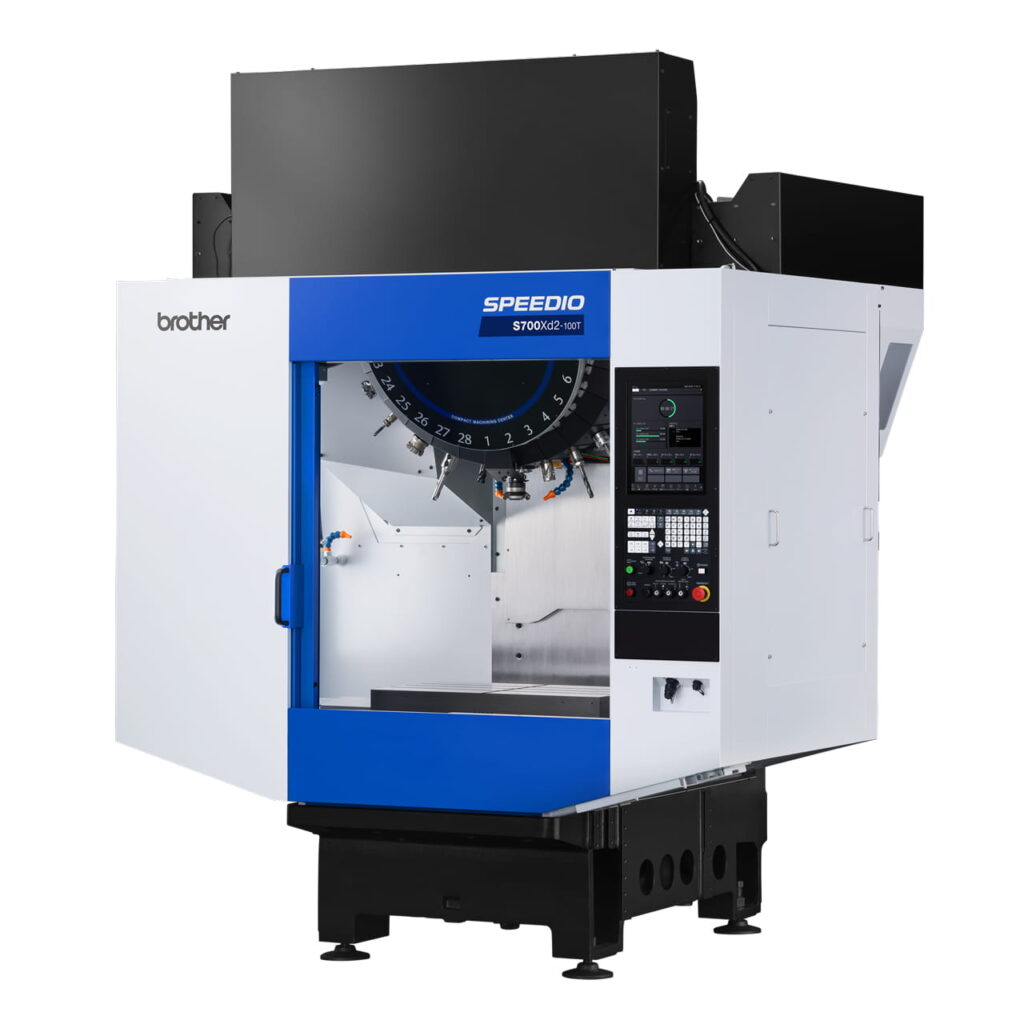

SPEEDIO S700Xd2-100T
Centro di lavorazione compatto
- Magazzino utensili da 100 pezzi
Informazioni
| Velocità massima del mandrino [min⁻¹] | 12.000 / (opzionale) 10.000 coppie elevate / (opzionale) 20.000 |
|---|---|
| Corsa [mm] | X: 700 (27,6) Y: 450 (17,7) Z: 380 (15,0) |
| Capacità del magazzino utensili [pz.] | 100 |
| Velocità di avanzamento rapido (assi XYZ) [min⁻¹] | 50 x 50 x 56 |
| Ingombro necessario [mm] | 2.050 x 2.081 (80,7 × 81,9) |
| Mandrino BT a doppio contatto (BIG-PLUS) | Opzionale |
| Alimentazione del refrigerante attraverso il mandrino (CTS) | Opzionale |
Area di lavorazione Le corse maggiorate degli assi Y e Z, insieme a un piano di lavoro più ampio, ampliano il campo di applicazione
Produttività Impegno instancabile per una produttività elevata; riduzione degli scarti grazie allo sviluppo integrato di macchina e sistema di controllo
Capacità di lavorazione Le specifiche complete dei mandrini e le funzioni NC supportano una vasta gamma di applicazioni di lavorazione
Affidabilità L'affidabilità garantisce un'elevata produttività
Caratteristiche delle specifiche del magazzino utensili da 100 posti (SOLO S700Xd2-100T e S700Xd2-5AX 100T) Un caricatore per utensili da 100 posizioni*1 di nuova concezione garantisce un risparmio di spazio e un’elevata produttività
| Articolo | Articolo | Articolo | S300Xd2S300Xd2 RD *9S300Xd2-5AXS300Xd2-5AX RD *9 | S500Xd2S500Xd2 RD *9S500Xd2-5AXS500Xd2-5AX RD *9 | S500Xd2S500Xd2 RD *9S500Xd2-5AXS500Xd2-5AX RD *9 | S700Xd2S700Xd2 RD *9S700Xd2-5AXS700Xd2-5AX RD *9 | S700Xd2S700Xd2 RD *9S700Xd2-5AXS700Xd2-5AX RD *9 | S700Xd2-100TS700Xd2-100T RD *9S700Xd2-5AX/100TS700Xd2-5AX/100T RD *9 |
|---|---|---|---|---|---|---|---|---|
| Unità CNC | Unità CNC | Unità CNC | [S300Xd2/S500Xd2/S700Xd2] CNC-D00[S300Xd2-5AX/S500Xd2-5AX/S700Xd2-5AX] CNC-D00v(DB) | [S300Xd2/S500Xd2/S700Xd2] CNC-D00[S300Xd2-5AX/S500Xd2-5AX/S700Xd2-5AX] CNC-D00v(DB) | [S300Xd2/S500Xd2/S700Xd2] CNC-D00[S300Xd2-5AX/S500Xd2-5AX/S700Xd2-5AX] CNC-D00v(DB) | [S300Xd2/S500Xd2/S700Xd2] CNC-D00[S300Xd2-5AX/S500Xd2-5AX/S700Xd2-5AX] CNC-D00v(DB) | [S300Xd2/S500Xd2/S700Xd2] CNC-D00[S300Xd2-5AX/S500Xd2-5AX/S700Xd2-5AX] CNC-D00v(DB) | [S300Xd2/S500Xd2/S700Xd2] CNC-D00[S300Xd2-5AX/S500Xd2-5AX/S700Xd2-5AX] CNC-D00v(DB) |
| Corsa | Asse X [mm] | Asse X [mm] | 300 (11,8) | 500 (19,7) | 500 (19,7) | 700 (27,6) | 700 (27,6) | 700 (27,6) |
| Corsa | Asse Y [mm] | Asse Y [mm] | 450 (17,7) | 450 (17,7) | 450 (17,7) | 450 (17,7) | 450 (17,7) | 450 (17,7) |
| Corsa | Asse Z [mm] | Asse Z [mm] | 300 (11,8) | 300 (11,8) | 380 (15,0) | 300 (11,8) | 380 (15,0) | 380 (15,0) |
| Corsa | Distanza tra la superficie del tavolo e la testa del mandrino [mm] | Distanza tra la superficie del tavolo e la testa del mandrino [mm] | 180 - 480 (7,1 - 18,9) | 180 - 480 (7,1 - 18,9) | 150 - 530 (5,9 - 20,9) | 180 - 480 (7,1 - 18,9) | 150 - 530 (5,9 - 20,9) | 150 - 530 (5,9 - 20,9) |
| Tavolo | Campo di lavoro [mm] | Campo di lavoro [mm] | 600 × 450 (23,4 × 17,7) | 600 × 450 (23,4 × 17,7) | 600 × 450 (23,4 × 17,7) | 800 × 450 (31,4 × 17,7) | 800 × 450 (31,4 × 17,7) | 800 × 450 (31,4 × 17,7) |
| Tavolo | Capacità di carico massima (carico uniforme) [kg (lbs)] | Capacità di carico massima (carico uniforme) [kg (lbs)] | 250 [300 * 6] (551 [661 * 6]) | 250 [400 * 6] (551 [881 * 6]) | 250 [400 * 6] (551 [881 * 6]) | 250 [400 * 6] (551 [881 * 6]) | 250 [400 * 6] (551 [881 * 6]) | 250 [400 * 6] (551 [881 * 6]) |
| mandrino | Velocità del mandrino [min⁻¹] | Velocità del mandrino [min⁻¹] | 12.000 min⁻¹ Specifiche: 1 - 12.000, 10.000 min⁻¹ Specifiche per coppie elevate (opzionale): 1 - 10.000, 16.000 min⁻¹ Specifiche (opzionali): 1 - 16.000, 27.000 min⁻¹ Specifiche (opzionali): 1 - 27.000, (le specifiche a 27.000 min⁻¹ non possono essere selezionate per i modelli con specifiche dell’asse Z da 380 mm) | 12.000 min⁻¹ Specifiche: 1 - 12.000, 10.000 min⁻¹ Specifiche per coppie elevate (opzionale): 1 - 10.000, 16.000 min⁻¹ Specifiche (opzionali): 1 - 16.000, 27.000 min⁻¹ Specifiche (opzionali): 1 - 27.000, (le specifiche a 27.000 min⁻¹ non possono essere selezionate per i modelli con specifiche dell’asse Z da 380 mm) | 12.000 min⁻¹ Specifiche: 1 - 12.000, 10.000 min⁻¹ Specifiche per coppie elevate (opzionale): 1 - 10.000, 16.000 min⁻¹ Specifiche (opzionali): 1 - 16.000, 27.000 min⁻¹ Specifiche (opzionali): 1 - 27.000, (le specifiche a 27.000 min⁻¹ non possono essere selezionate per i modelli con specifiche dell’asse Z da 380 mm) | 12.000 min⁻¹ Specifiche: 1 - 12.000, 10.000 min⁻¹ Specifiche per coppie elevate (opzionale): 1 - 10.000, 16.000 min⁻¹ Specifiche (opzionali): 1 - 16.000, 27.000 min⁻¹ Specifiche (opzionali): 1 - 27.000, (le specifiche a 27.000 min⁻¹ non possono essere selezionate per i modelli con specifiche dell’asse Z da 380 mm) | 12.000 min⁻¹ Specifiche: 1 - 12.000, 10.000 min⁻¹ Specifiche per coppie elevate (opzionale): 1 - 10.000, 16.000 min⁻¹ Specifiche (opzionali): 1 - 16.000, 27.000 min⁻¹ Specifiche (opzionali): 1 - 27.000, (le specifiche a 27.000 min⁻¹ non possono essere selezionate per i modelli con specifiche dell’asse Z da 380 mm) | 12.000 min⁻¹ Specifiche: 1 - 12.000, 10.000 min⁻¹ Specifiche per coppie elevate (opzionale): 1 - 10.000, 20.000 min⁻¹ Specifiche (opzionali): 1 - 20.000 |
| mandrino | Velocità di rotazione durante la filettatura [min-1] | Velocità di rotazione durante la filettatura [min-1] | Max. 6.000 (27.000 min⁻¹; specifiche: max. 8.000) | Max. 6.000 (27.000 min⁻¹; specifiche: max. 8.000) | Max. 6.000 (27.000 min⁻¹; specifiche: max. 8.000) | Max. 6.000 (27.000 min⁻¹; specifiche: max. 8.000) | Max. 6.000 (27.000 min⁻¹; specifiche: max. 8.000) | Max. 6.000 |
| mandrino | Foro conico | Foro conico | 7/24 Cono n. 30 | 7/24 Cono n. 30 | 7/24 Cono n. 30 | 7/24 Cono n. 30 | 7/24 Cono n. 30 | 7/24 Cono n. 30 |
| mandrino | Sistema a doppio contatto BT (BIG-PLUS) | Sistema a doppio contatto BT (BIG-PLUS) | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale |
| mandrino | Alimentazione del refrigerante attraverso il mandrino (CTS) | Alimentazione del refrigerante attraverso il mandrino (CTS) | Opzionale (CTS non può essere selezionato per i modelli con specifica da 27.000 min⁻¹) | Opzionale (CTS non può essere selezionato per i modelli con specifica da 27.000 min⁻¹) | Opzionale (CTS non può essere selezionato per i modelli con specifica da 27.000 min⁻¹) | Opzionale (CTS non può essere selezionato per i modelli con specifica da 27.000 min⁻¹) | Opzionale (CTS non può essere selezionato per i modelli con specifica da 27.000 min⁻¹) | Opzionale |
| Velocità di avanzamento | Velocità di avanzamento rapido (area XYZ) [m/min (pollici/min)] | Velocità di avanzamento rapido (area XYZ) [m/min (pollici/min)] | 50 x 50 x 56 | 50 x 50 x 56 | 50 x 50 x 56 | 50 x 50 x 56 | 50 x 50 x 56 | 50 x 50 x 56 |
| Velocità di avanzamento | Velocità di avanzamento del taglio [mm/min (pollici/min)] | Velocità di avanzamento del taglio [mm/min (pollici/min)] | X, Y, Z: 1 - 30.000 (0,04 - 1.181) *7 | X, Y, Z: 1 - 30.000 (0,04 - 1.181) *7 | X, Y, Z: 1 - 30.000 (0,04 - 1.181) *7 | X, Y, Z: 1 - 30.000 (0,04 - 1.181) *7 | X, Y, Z: 1 - 30.000 (0,04 - 1.181) *7 | X, Y, Z: 1 - 30.000 (0,04 - 1.181) *7 |
| Unità ATC | Tipo di attacco utensile | Tipo di attacco utensile | MAS-BT30 | MAS-BT30 | MAS-BT30 | MAS-BT30 | MAS-BT30 | MAS-BT30 |
| Unità ATC | Tipo di bullone di trazione *4 | Tipo di bullone di trazione *4 | MAS-P30T-2 | MAS-P30T-2 | MAS-P30T-2 | MAS-P30T-2 | MAS-P30T-2 | MAS-P30T-2 |
| Unità ATC | Capacità del magazzino utensili [pz.] | Capacità del magazzino utensili [pz.] | 14 / 21 | 14 / 21 / 28 | 14 / 21 / 28 | 14 / 21 / 28 | 14 / 21 / 28 | 100 * 12 |
| Unità ATC | Lunghezza massima dell'utensile [mm] | Lunghezza massima dell'utensile [mm] | 160 (6,3) [21 utensili] 250 (9,8) [14 utensili] | 250 (9,8) | 250 (9,8) | 250 (9,8) | 250 (9,8) | 250 (9,8) |
| Unità ATC | Diametro massimo dell'utensile [mm] | Diametro massimo dell'utensile [mm] | 110 (4.3) | 110 (4.3) | 110 (4.3) | 110 (4.3) | 110 (4.3) | Caricatore del revolver: 110 (4.3), magazzino utensili: 60 (2.3) / 110 (4.3) (nessun utensile adiacente) |
| Unità ATC | Peso massimo dell'utensile [kg (libbre)]*1 | Peso massimo dell'utensile [kg (libbre)]*1 | 3,0 (6,6) [4,0 (8,8) *10]/Utensili, caricatore a torretta: 3,0 (6,6) [4,0 (8,8) *10] / Utensili, magazzino utensili: 4,0 (8,8) / Utensili, | 3,0 (6,6) [4,0 (8,8) *10]/Utensili, caricatore a torretta: 3,0 (6,6) [4,0 (8,8) *10] / Utensili, magazzino utensili: 4,0 (8,8) / Utensili, | 3,0 (6,6) [4,0 (8,8) *10]/Utensili, caricatore a torretta: 3,0 (6,6) [4,0 (8,8) *10] / Utensili, magazzino utensili: 4,0 (8,8) / Utensili, | 3,0 (6,6) [4,0 (8,8) *10]/Utensili, caricatore a torretta: 3,0 (6,6) [4,0 (8,8) *10] / Utensili, magazzino utensili: 4,0 (8,8) / Utensili, | 3,0 (6,6) [4,0 (8,8) *10]/Utensili, caricatore a torretta: 3,0 (6,6) [4,0 (8,8) *10] / Utensili, magazzino utensili: 4,0 (8,8) / Utensili, | |
| Unità ATC | Procedura di selezione degli utensili | Procedura di selezione degli utensili | Procedura di selezione rapida casuale | Procedura di selezione rapida casuale | Procedura di selezione rapida casuale | Procedura di selezione rapida casuale | Procedura di selezione rapida casuale | Procedura di selezione rapida casuale |
| Tempo di cambio utensile *5 | Da utensile a utensile [s] | Da utensile a utensile [s] | 0,6 / 0,7 (14 o 21 utensili / 28 utensili) | 0,6 / 0,7 (14 o 21 utensili / 28 utensili) | 0,6 / 0,7 (14 o 21 utensili / 28 utensili) | 0,6 / 0,7 (14 o 21 utensili / 28 utensili) | 0,6 / 0,7 (14 o 21 utensili / 28 utensili) | 0,7 * 13 |
| Tempo di cambio utensile *5 | Da truciolo a truciolo [s] | Da truciolo a truciolo [s] | Asse Z 300 mm Specifiche: 1.2 / 1.3 (14 o 21 utensili / 28 utensili) Asse Z 380 mm Specifiche: 1.3 / 1.4 (14 o 21 utensili / 28 utensili) | Asse Z 300 mm Specifiche: 1.2 / 1.3 (14 o 21 utensili / 28 utensili) Asse Z 380 mm Specifiche: 1.3 / 1.4 (14 o 21 utensili / 28 utensili) | Asse Z 300 mm Specifiche: 1.2 / 1.3 (14 o 21 utensili / 28 utensili) Asse Z 380 mm Specifiche: 1.3 / 1.4 (14 o 21 utensili / 28 utensili) | Asse Z 300 mm Specifiche: 1.2 / 1.3 (14 o 21 utensili / 28 utensili) Asse Z 380 mm Specifiche: 1.3 / 1.4 (14 o 21 utensili / 28 utensili) | Asse Z 300 mm Specifiche: 1.2 / 1.3 (14 o 21 utensili / 28 utensili) Asse Z 380 mm Specifiche: 1.3 / 1.4 (14 o 21 utensili / 28 utensili) | 1,4 * 13 |
| Motore elettrico | Motore del mandrino principale (10 min/funzionamento continuo) [kW] *2 | Motore del mandrino principale (10 min/funzionamento continuo) [kW] *2 | 12.000 min⁻¹ Specifiche: 10,1/7,0, 10.000 min⁻¹ Specifiche per coppie elevate (opzionale): 12,8/9,2, specifiche a 16.000 min⁻¹ (opzionali): 7,4/5,1, specifiche a 27.000 min⁻¹ (opzionali): 8,9/6,3 | 12.000 min⁻¹ Specifiche: 10,1/7,0, 10.000 min⁻¹ Specifiche per coppie elevate (opzionale): 12,8/9,2, specifiche a 16.000 min⁻¹ (opzionali): 7,4/5,1, specifiche a 27.000 min⁻¹ (opzionali): 8,9/6,3 | 12.000 min⁻¹ Specifiche: 10,1/7,0, 10.000 min⁻¹ Specifiche per coppie elevate (opzionale): 12,8/9,2, specifiche a 16.000 min⁻¹ (opzionali): 7,4/5,1, specifiche a 27.000 min⁻¹ (opzionali): 8,9/6,3 | 12.000 min⁻¹ Specifiche: 10,1/7,0, 10.000 min⁻¹ Specifiche per coppie elevate (opzionale): 12,8/9,2, specifiche a 16.000 min⁻¹ (opzionali): 7,4/5,1, specifiche a 27.000 min⁻¹ (opzionali): 8,9/6,3 | 12.000 min⁻¹ Specifiche: 10,1/7,0, 10.000 min⁻¹ Specifiche per coppie elevate (opzionale): 12,8/9,2, specifiche a 16.000 min⁻¹ (opzionali): 7,4/5,1, specifiche a 27.000 min⁻¹ (opzionali): 8,9/6,3 | Specifiche a 12.000 min⁻¹: 10,1/7,0; specifiche a 10.000 min⁻¹ per coppie elevate (opzionali): 12,8/9,2; Specifiche a 20.000 min⁻¹ (opzionali): 7,4/5,1 |
| Motore elettrico | Motore di avanzamento dell'asse [kW] | Motore di avanzamento dell'asse [kW] | Asse X, Y: 1,0; asse Z: 2,0 | Asse X, Y: 1,0; asse Z: 2,0 | Asse X, Y: 1,0; asse Z: 2,0 | Asse X, Y: 1,0; asse Z: 2,0 | Asse X, Y: 1,0; asse Z: 2,0 | Asse X, Y: 1,0; asse Z: 2,0 |
| Fonte di corrente | Alimentazione elettrica | Alimentazione elettrica | Da 200 a 230 V CA ±10%, trifase, 50/60 Hz ±2% | Da 200 a 230 V CA ±10%, trifase, 50/60 Hz ±2% | Da 200 a 230 V CA ±10%, trifase, 50/60 Hz ±2% | Da 200 a 230 V CA ±10%, trifase, 50/60 Hz ±2% | Da 200 a 230 V CA ±10%, trifase, 50/60 Hz ±2% | Da 200 a 230 V CA ±10%, trifase, 50/60 Hz ±2% |
| Fonte di corrente | Potenza assorbita (funzionamento continuo) [kVA] | Potenza assorbita (funzionamento continuo) [kVA] | 12.000 min⁻¹ Specifiche: 9,5; 10.000 min⁻¹ Specifiche per coppie elevate (opzionale): 10,4; 16.000 min⁻¹ Specifiche (opzionale): 9,5, 27.000 min⁻¹ Specifiche (opzionali): 9,5 | 12.000 min⁻¹ Specifiche: 9,5; 10.000 min⁻¹ Specifiche per coppie elevate (opzionale): 10,4; 16.000 min⁻¹ Specifiche (opzionale): 9,5, 27.000 min⁻¹ Specifiche (opzionali): 9,5 | 12.000 min⁻¹ Specifiche: 9,5; 10.000 min⁻¹ Specifiche per coppie elevate (opzionale): 10,4; 16.000 min⁻¹ Specifiche (opzionale): 9,5, 27.000 min⁻¹ Specifiche (opzionali): 9,5 | 12.000 min⁻¹ Specifiche: 9,5; 10.000 min⁻¹ Specifiche per coppie elevate (opzionale): 10,4; 16.000 min⁻¹ Specifiche (opzionale): 9,5, 27.000 min⁻¹ Specifiche (opzionali): 9,5 | 12.000 min⁻¹ Specifiche: 9,5; 10.000 min⁻¹ Specifiche per coppie elevate (opzionale): 10,4; 16.000 min⁻¹ Specifiche (opzionale): 9,5, 27.000 min⁻¹ Specifiche (opzionali): 9,5 | Specifiche a 12.000 min⁻¹: 9,5; specifiche a 10.000 min⁻¹ per coppie elevate (opzionale): 10,4; specifiche a 20.000 min⁻¹ (opzionale): 9,5 |
| Fonte di corrente | Alimentazione di aria compressa | Pressione di esercizio [MPa] | 0,4 - 0,6 (valore consigliato: 0,5 MPa *8) | 0,4 - 0,6 (valore consigliato: 0,5 MPa *8) | 0,4 - 0,6 (valore consigliato: 0,5 MPa *8) | 0,4 - 0,6 (valore consigliato: 0,5 MPa *8) | 0,4 - 0,6 (valore consigliato: 0,5 MPa *8) | 0,4 - 0,6 (valore consigliato: 0,5 MPa *8) |
| Fonte di corrente | Alimentazione di aria compressa | Portata richiesta [L/min] | 40 (27.000 min⁻¹ Specifiche: 115) | 40 (27.000 min⁻¹ Specifiche: 115) | 40 (27.000 min⁻¹ Specifiche: 115) | 40 (27.000 min⁻¹ Specifiche: 115) | 40 (27.000 min⁻¹ Specifiche: 115) | 40 |
| Dimensioni della macchina | Altezza [mm] | Altezza [mm] | Asse Z 300 mm - Specifiche: 2,529 (99,6) Asse Z 380 mm - Specifiche: 2,568 (101,1) | Asse Z 300 mm - Specifiche: 2,529 (99,6) Asse Z 380 mm - Specifiche: 2,568 (101,1) | Asse Z 300 mm - Specifiche: 2,529 (99,6) Asse Z 380 mm - Specifiche: 2,568 (101,1) | Asse Z 300 mm - Specifiche: 2,529 (99,6) Asse Z 380 mm - Specifiche: 2,568 (101,1) | Asse Z 300 mm - Specifiche: 2,529 (99,6) Asse Z 380 mm - Specifiche: 2,568 (101,1) | 2.568 (101,1) |
| Dimensioni della macchina | Spazio necessario *11 [con la porta dell'unità di controllo aperta] [mm] | Spazio necessario *11 [con la porta dell'unità di controllo aperta] [mm] | 1.080 × 2.161 [2.999] (42,5 × 85,1 [118,1]) | 1.560 × 2,081 [2,919] (61,4 × 81,9 [114,9]) | 1.560 × 2,081 [2,919] (61,4 × 81,9 [114,9]) | 2.050 × 2.081 [2.919] (80,7 × 81,9 [114,9]) | 2.050 × 2.081 [2.919] (80,7 × 81,9 [114,9]) | 2.050 x 2.081 [2.919] (80,7 x 81,9 [114,9]) |
| Dimensioni della macchina | Peso [con BV7-870Ad] [kg (lbs)] | Peso [con BV7-870Ad] [kg (lbs)] | 2.350 (5.181)[2.650(5.843)] | 2.400 (5.292)[2.700 (5.953)] | 2.400 (5.292)[2.700 (5.953)] | 2.550 (5.622) | 2.550 (5.622) | 2.700 (5.953) |
| Precisione *3 | Precisione del posizionamento bidirezionale degli assi (ISO 230-2:1988) [mm] | Precisione del posizionamento bidirezionale degli assi (ISO 230-2:1988) [mm] | 0,006 - 0,020 (0,00024 - 0,00079) | 0,006 - 0,020 (0,00024 - 0,00079) | 0,006 - 0,020 (0,00024 - 0,00079) | 0,006 - 0,020 (0,00024 - 0,00079) | 0,006 - 0,020 (0,00024 - 0,00079) | 0,006 - 0,020 (0,00024 - 0,00079) |
| Precisione *3 | Precisione di ripetibilità del posizionamento assiale bidirezionale (ISO 230-2:2014) [mm] | Precisione di ripetibilità del posizionamento assiale bidirezionale (ISO 230-2:2014) [mm] | meno di 0,004 (0,00016) | meno di 0,004 (0,00016) | meno di 0,004 (0,00016) | meno di 0,004 (0,00016) | meno di 0,004 (0,00016) | meno di 0,004 (0,00016) |
| Porta d'ingresso | Porta d'ingresso | Porta d'ingresso | 2 porte | 2 porte | 2 porte | 2 porte | 2 porte | 2 porte |
| Accessori standard | Accessori standard | Accessori standard | Manuale d'uso (1 set di DVD), viti di livellamento (4 pezzi), piastre di livellamento (4 pezzi) | Manuale d'uso (1 set di DVD), viti di livellamento (4 pezzi), piastre di livellamento (4 pezzi) | Manuale d'uso (1 set di DVD), viti di livellamento (4 pezzi), piastre di livellamento (4 pezzi) | Manuale d'uso (1 set di DVD), viti di livellamento (4 pezzi), piastre di livellamento (4 pezzi) | Manuale d'uso (1 set di DVD), viti di livellamento (4 pezzi), piastre di livellamento (4 pezzi) | Manuale d'uso (1 set di DVD), viti di livellamento (4 pezzi), piastre di livellamento (4 pezzi) |
| Modello CNC | Modello CNC | CNC-D00《S300Xd2/S500Xd2/S700Xd2》 |
|---|---|---|
| assi di sterzo | assi di sterzo | 5 assi (X, Y, Z, 2 assi supplementari) |
| Assi a controllo simultaneo | Posizionamento | 5 assi (X, Y, Z, 2 assi supplementari) |
| Assi a controllo simultaneo | Interpolazione | Lineare: 4 assi (X, Y, Z, 1 asse aggiuntivo) Circolare: 2 assi A spirale/conico: 3 assi (X, Y, Z) |
| Incremento minimo di immissione | Incremento minimo di immissione | 0,001 mm, 0,0001 pollici, 0,001 gradi |
| Dimensione massima programmabile | Dimensione massima programmabile | ±999999,999 mm, ±99999,9999 pollici |
| Annuncio | Annuncio | Display LCD a colori da 15 pollici con tastiera |
| Capacità di memoria | Capacità di memoria | 500 MB, 3 GB (opzionale) (capacità totale del programma e del database) |
| Comunicazione esterna | Comunicazione esterna | Interfaccia di memoria USB, Ethernet, RS232C (opzionale) |
| Numero di programmi memorizzabili | Numero di programmi memorizzabili | 4.000 (capacità totale del programma e del database) |
| Formato del programma | Formato del programma | Linguaggio NC, linguaggio di conversazione (commutabile tramite parametri) Possibilità di convertire i programmi di dialogo in programmi NC * Sul modello S700Xd2-100T è disponibile solo il linguaggio NC. Il linguaggio di conversazione non è disponibile |
| Modello CNC | Modello CNC | CNC-D00v(DB)《S300Xd2-5AX/S500Xd2-5AX/S700Xd2-5AX》 |
|---|---|---|
| assi di sterzo | assi di sterzo | 5 assi (X, Y, Z, 2 assi supplementari) |
| Assi a controllo simultaneo | Posizionamento | 5 assi (X, Y, Z, 2 assi supplementari) |
| Assi a controllo simultaneo | Interpolazione | Lineare: 5 assi (X, Y, Z, 2 assi aggiuntivi) Circolare: 2 assi A spirale/conico: 4 assi (3 assi lineari + 1 asse aggiuntivo, 2 assi lineari + 2 assi aggiuntivi) |
| Incremento minimo di immissione | Incremento minimo di immissione | 0,0001 mm, 0,00001 pollici, 0,0001 gradi |
| Dimensione massima programmabile | Dimensione massima programmabile | ±999999,9999 mm, ±99999,99999 pollici |
| Annuncio | Annuncio | Display LCD a colori da 15 pollici con tastiera |
| Capacità di memoria | Capacità di memoria | 3 GB (capacità totale del programma e del database) |
| Comunicazione esterna | Comunicazione esterna | Interfaccia di memoria USB, Ethernet, RS232C (opzionale) |
| Numero di programmi memorizzabili | Numero di programmi memorizzabili | 4.000 (capacità totale del programma e del database) |
| Formato del programma | Formato del programma | Linguaggio NC * Linguaggio di dialogo non disponibile |
| Funzionamento | Funzionamento | Prova di funzionamento Blocco macchina Riavvio del programma Sovrascatto in avanzamento rapido Sovrascatto dell'avanzamento di taglio Elaborazione in background Cattura schermo Livello operativo Tasto per segnale di ingresso esterno Combinazioni di tasti < opzionale > Sovrascatto del mandrino |
|---|---|---|
| Programmazione | Programmazione | Assoluto / Incrementale (pollici / metrico) Impostazione del sistema di coordinate Angolo C / Angolo R Trasformazione rotazionale delle coordinate Foro filettato sincronizzato Sottoprogramma Visualizzazione grafica |
| Misurazione | Misurazione | Misurazione automatica del pezzo *1 Misurazione della lunghezza dell'utensile |
| Elevata velocità ed elevata precisione | Elevata velocità ed elevata precisione | Regolazione dei parametri di lavorazione Modalità ad alta precisione AIII Modalità ad alta precisione BI (Look-Ahead 160 blocchi) Compensazione del gioco Controllo del centro dell'utensile *3 *4 (Look-Ahead 1.000 blocchi) < opzionale > Modalità ad alta precisione BII (Look-Ahead 1.000 blocchi, correzione dolce della traiettoria) |
| Monitoraggio | Monitoraggio | Monitoraggio del carico di lavorazione Monitoraggio utensili ATC Previsione di sovraccarico Visualizzazione della forma d'onda / Salvataggio della forma d'onda su scheda di memoria Compensazione automatica della distorsione termica (assi X, Y e Z) Visualizzazione della produttività, durata dell’utensile / utensile di ricambio, funzione di rilevamento dei trucioli incastrati |
| Manutenzione | Manutenzione | Funzione di ritrazione della filettatura Registro di stato Registro degli allarmi Registro di funzionamento Avvisi di manutenzione Misurazione della resistenza di isolamento del motore Filtro di lavaggio utensili con rilevamento dell'intasamento del filtro Encoder senza batteria Test di carico del freno |
| Automatico / Rete | Automatico / Rete | Controllo remoto tramite computer, OPC UA, Notifica automatica, PLC integrato (LD/ST/FBD) < opzionale > CC-Link, stazione master CC-Link, stazione periferica remota PROFIBUS-DP, slave DeviceNet, slave PROFINET, slave EtherNet/IP, slave |
| Risparmio energetico | Risparmio energetico | Spegnimento automatico, modalità standby, spegnimento automatico del refrigerante, spegnimento automatico dell'illuminazione di lavoro, spegnimento ritardato del sistema di lavaggio dei trucioli, lavaggio dei trucioli in modalità risparmio energetico, modalità risparmio energetico |
| App di assistenza | App di assistenza | Regolazione dei parametri della macchina Utensile ATC Durata dell'utensile Visualizzazione delle forme d'onda Prestazioni di produzione Consumo energetico Supporto al recupero Ispezione PLC Supporto alla lavorazione senza preriscaldamento Pannello di controllo software |
| Accessori | Accessori | Visualizzazione file Computer portatile Registrazione delle combinazioni di tasti Disattiva visualizzazione |
| Funzioni limitate al linguaggio NC | Funzioni limitate al linguaggio NC | Programmazione menu Sistema di coordinate locale Sistema di coordinate del pezzo esteso Posizionamento a corsa singola Controllo inverso dell'avanzamento a tempo Inserimento dati programmabile Correzione della lunghezza dell'utensile Compensazione dell'utensile da taglio Ridimensionamento Immagine speculare Chiamata di sottoprogramma esterno Macro Funzionamento a ciclo continuo / Modalità di caricamento FTP Funzione di salto multiplo < opzionale > Comando submicronico *2 *5 Macro con tipo di interruzione Offset del dispositivo di rotazione Impostazione delle coordinate delle feature *3 *5 Interpolazione evolventiva Impostazione delle vibrazioni |
| Funzioni limitate al linguaggio colloquiale *6 | Funzioni limitate al linguaggio colloquiale *6 | Programma operativo Programma di pianificazione Selezione automatica degli utensili Impostazione automatica delle condizioni di taglio Impostazione automatica della correzione della lunghezza dell'utensile Impostazione automatica della compensazione del tagliente Calcolo automatico dei valori di input sconosciuti Controllo della sequenza di lavorazione |
