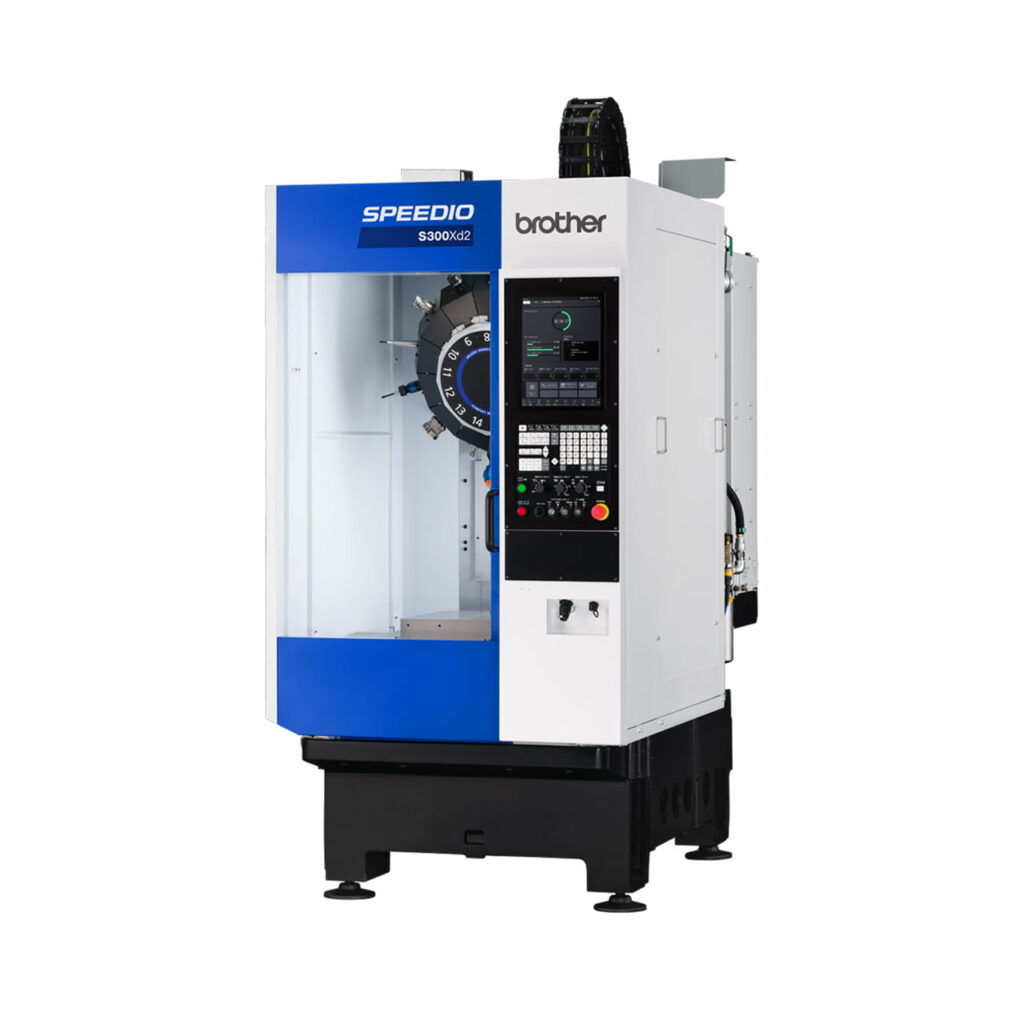

SPEEDIO S300Xd2
Kompaktes Bearbeitungszentrum
- 14-Werkzeugmagazin
- 21-Werkzeugmagazin
Informationen
| Max. Spindeldrehzahl [min⁻¹] | 12,000/ (Optional) 10,000 hohe Drehmomente/ (Optional) 20,000/ (Optional) 27,000 |
|---|---|
| Verfahrwege [mm] | X: 300 (11.8) Y: 450 (17.7) Z: 300 (11.8) |
| Werkzeugspeicher Kapazität [Stk.] | 14/ 21 |
| Eilganggeschwindigkeit (XYZ-Achsen) [min⁻¹] | 50 x 50 x 56 |
| Erforderliche Stellfläche [mm] | 1,080 x 2,161 (42.5 × 85.1) |
| BT-Doppelkontakt-Spindel (BIG-PLUS) | Optional |
| Kühlmittelzufuhr durch die Spindel (CTS) | Optional |
Array
Array
Array
Array
Array
| Artikel | Artikel | Artikel | S300Xd2S300Xd2 RD *9S300Xd2-5AXS300Xd2-5AX RD *9 | S500Xd2S500Xd2 RD *9S500Xd2-5AXS500Xd2-5AX RD *9 | S500Xd2S500Xd2 RD *9S500Xd2-5AXS500Xd2-5AX RD *9 | S700Xd2S700Xd2 RD *9S700Xd2-5AXS700Xd2-5AX RD *9 | S700Xd2S700Xd2 RD *9S700Xd2-5AXS700Xd2-5AX RD *9 | S700Xd2-100TS700Xd2-100T RD *9S700Xd2-5AX/100TS700Xd2-5AX/100T RD *9 |
|---|---|---|---|---|---|---|---|---|
| CNC-Einheit | CNC-Einheit | CNC-Einheit | [S300Xd2/S500Xd2/S700Xd2] CNC-D00[S300Xd2-5AX/S500Xd2-5AX/S700Xd2-5AX] CNC-D00v(DB) | [S300Xd2/S500Xd2/S700Xd2] CNC-D00[S300Xd2-5AX/S500Xd2-5AX/S700Xd2-5AX] CNC-D00v(DB) | [S300Xd2/S500Xd2/S700Xd2] CNC-D00[S300Xd2-5AX/S500Xd2-5AX/S700Xd2-5AX] CNC-D00v(DB) | [S300Xd2/S500Xd2/S700Xd2] CNC-D00[S300Xd2-5AX/S500Xd2-5AX/S700Xd2-5AX] CNC-D00v(DB) | [S300Xd2/S500Xd2/S700Xd2] CNC-D00[S300Xd2-5AX/S500Xd2-5AX/S700Xd2-5AX] CNC-D00v(DB) | [S300Xd2/S500Xd2/S700Xd2] CNC-D00[S300Xd2-5AX/S500Xd2-5AX/S700Xd2-5AX] CNC-D00v(DB) |
| Verfahrweg | X-Achse [mm ] | X-Achse [mm ] | 300 (11.8) | 500 (19.7) | 500 (19.7) | 700 (27.6) | 700 (27.6) | 700 (27.6) |
| Verfahrweg | Y-Achse [mm ] | Y-Achse [mm ] | 450 (17.7) | 450 (17.7) | 450 (17.7) | 450 (17.7) | 450 (17.7) | 450 (17.7) |
| Verfahrweg | Z-Achse [mm ] | Z-Achse [mm ] | 300 (11.8) | 300 (11.8) | 380 (15.0) | 300 (11.8) | 380 (15.0) | 380 (15.0) |
| Verfahrweg | Abstand zwischen Tischoberfläche und Spindelkopf [mm ] | Abstand zwischen Tischoberfläche und Spindelkopf [mm ] | 180 - 480(7.1 - 18.9) | 180 - 480(7.1 - 18.9) | 150 - 530(5.9 - 20.9) | 180 - 480(7.1 - 18.9) | 150 - 530(5.9 - 20.9) | 150 - 530(5.9 - 20.9) |
| Tisch | Arbeitsbereich [mm ] | Arbeitsbereich [mm ] | 600 × 450 (23.4 × 17.7) | 600 × 450 (23.4 × 17.7) | 600 × 450 (23.4 × 17.7) | 800 × 450 (31.4 × 17.7) | 800 × 450 (31.4 × 17.7) | 800 × 450 (31.4 × 17.7) |
| Tisch | Maximale Belastbarkeit(gleichmäßige Last) [kg (lbs)] | Maximale Belastbarkeit(gleichmäßige Last) [kg (lbs)] | 250 [300 *6](551 [661 *6]) | 250 [400 *6](551 [881 *6]) | 250 [400 *6](551 [881 *6]) | 250 [400 *6](551 [881 *6]) | 250 [400 *6](551 [881 *6]) | 250 [400 *6](551 [881 *6]) |
| Spindel | Spindeldrehzahl [min-1] | Spindeldrehzahl [min-1] | 12,000min-1 Spezifikationen: 1 - 12,000, 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 1 - 10,000, 16,000min-1 Spezifikationen(Optional): 1 - 16,000, 27,000min-1 Spezifikationen(Optional): 1 - 27,000, (27,000min-1 Spezifikationen cannot be selected for Z-Achse 380 mm Spezifikationen models) | 12,000min-1 Spezifikationen: 1 - 12,000, 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 1 - 10,000, 16,000min-1 Spezifikationen(Optional): 1 - 16,000, 27,000min-1 Spezifikationen(Optional): 1 - 27,000, (27,000min-1 Spezifikationen cannot be selected for Z-Achse 380 mm Spezifikationen models) | 12,000min-1 Spezifikationen: 1 - 12,000, 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 1 - 10,000, 16,000min-1 Spezifikationen(Optional): 1 - 16,000, 27,000min-1 Spezifikationen(Optional): 1 - 27,000, (27,000min-1 Spezifikationen cannot be selected for Z-Achse 380 mm Spezifikationen models) | 12,000min-1 Spezifikationen: 1 - 12,000, 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 1 - 10,000, 16,000min-1 Spezifikationen(Optional): 1 - 16,000, 27,000min-1 Spezifikationen(Optional): 1 - 27,000, (27,000min-1 Spezifikationen cannot be selected for Z-Achse 380 mm Spezifikationen models) | 12,000min-1 Spezifikationen: 1 - 12,000, 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 1 - 10,000, 16,000min-1 Spezifikationen(Optional): 1 - 16,000, 27,000min-1 Spezifikationen(Optional): 1 - 27,000, (27,000min-1 Spezifikationen cannot be selected for Z-Achse 380 mm Spezifikationen models) | 12,000min-1 Spezifikationen: 1 - 12,000, 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 1 - 10,000, 20,000min-1 Spezifikationen(Optional): 1 - 20,000 |
| Spindel | Drehzahl beim Gewindebohrung [min-1] | Drehzahl beim Gewindebohrung [min-1] | Max. 6,000 (27,000min-1 Spezifikationen: Max. 8,000) | Max. 6,000 (27,000min-1 Spezifikationen: Max. 8,000) | Max. 6,000 (27,000min-1 Spezifikationen: Max. 8,000) | Max. 6,000 (27,000min-1 Spezifikationen: Max. 8,000) | Max. 6,000 (27,000min-1 Spezifikationen: Max. 8,000) | Max. 6,000 |
| Spindel | Kegelbohrung | Kegelbohrung | 7/24 Kegel Nr. 30 | 7/24 Kegel Nr. 30 | 7/24 Kegel Nr. 30 | 7/24 Kegel Nr. 30 | 7/24 Kegel Nr. 30 | 7/24 Kegel Nr. 30 |
| Spindel | BT-Doppelkontaktsystem (BIG-PLUS) | BT-Doppelkontaktsystem (BIG-PLUS) | Optional | Optional | Optional | Optional | Optional | Optional |
| Spindel | Kühlmittelzufuhr durch die Spindel (CTS) | Kühlmittelzufuhr durch die Spindel (CTS) | Optional (CTS kann für die Modelle mit 27,000min-1-Spezifikation nicht ausgewählt werden) | Optional (CTS kann für die Modelle mit 27,000min-1-Spezifikation nicht ausgewählt werden) | Optional (CTS kann für die Modelle mit 27,000min-1-Spezifikation nicht ausgewählt werden) | Optional (CTS kann für die Modelle mit 27,000min-1-Spezifikation nicht ausgewählt werden) | Optional (CTS kann für die Modelle mit 27,000min-1-Spezifikation nicht ausgewählt werden) | Optional |
| Vorschubgeschwindigkeit | Eilganggeschwindigkeit (XYZ-Bereich) [m/min (Zoll/min)] | Eilganggeschwindigkeit (XYZ-Bereich) [m/min (Zoll/min)] | 50 x 50 x 56 | 50 x 50 x 56 | 50 x 50 x 56 | 50 x 50 x 56 | 50 x 50 x 56 | 50 x 50 x 56 |
| Vorschubgeschwindigkeit | Schnittvorschubgeschwindigkeit [mm/min (Zoll/min)] | Schnittvorschubgeschwindigkeit [mm/min (Zoll/min)] | X,Y,Z: 1 - 30,000 ( 0.04 - 1,181) *7 | X,Y,Z: 1 - 30,000 ( 0.04 - 1,181) *7 | X,Y,Z: 1 - 30,000 ( 0.04 - 1,181) *7 | X,Y,Z: 1 - 30,000 ( 0.04 - 1,181) *7 | X,Y,Z: 1 - 30,000 ( 0.04 - 1,181) *7 | X,Y,Z: 1 - 30,000 ( 0.04 - 1,181) *7 |
| ATC-Einheit | Werkzeugaufnahmetyp | Werkzeugaufnahmetyp | MAS-BT30 | MAS-BT30 | MAS-BT30 | MAS-BT30 | MAS-BT30 | MAS-BT30 |
| ATC-Einheit | Zugbolzentyp *4 | Zugbolzentyp *4 | MAS-P30T-2 | MAS-P30T-2 | MAS-P30T-2 | MAS-P30T-2 | MAS-P30T-2 | MAS-P30T-2 |
| ATC-Einheit | Werkzeugspeicher Kapazität [Stk.] | Werkzeugspeicher Kapazität [Stk.] | 14 / 21 | 14 / 21 / 28 | 14 / 21 / 28 | 14 / 21 / 28 | 14 / 21 / 28 | 100 *12 |
| ATC-Einheit | Max. Werkzeuglänge [mm ] | Max. Werkzeuglänge [mm ] | 160 (6.3) [21 Werkzeuge]250 (9.8) [14 Werkzeuge] | 250 (9.8) | 250 (9.8) | 250 (9.8) | 250 (9.8) | 250 (9.8) |
| ATC-Einheit | Max. Werkzeugdurchmesser [mm ] | Max. Werkzeugdurchmesser [mm ] | 110 (4.3) | 110 (4.3) | 110 (4.3) | 110 (4.3) | 110 (4.3) | Revolvermagazin: 110 (4.3), Werkzeugspeicher: 60 (2.3) / 110 (4.3) (kein benachbartes Werkzeug) |
| ATC-Einheit | Max. Werkzeuggewicht [kg (pfund)]*1 | Max. Werkzeuggewicht [kg (pfund)]*1 | 3.0 (6.6) [4.0 (8.8) *10]/Werkzeuge, Revolvermagazin: 3.0 (6.6) [4.0 (8.8) *10] / Werkzeuge, Werkzeugspeicher: 4.0 (8.8) / Werkzeuge, | 3.0 (6.6) [4.0 (8.8) *10]/Werkzeuge, Revolvermagazin: 3.0 (6.6) [4.0 (8.8) *10] / Werkzeuge, Werkzeugspeicher: 4.0 (8.8) / Werkzeuge, | 3.0 (6.6) [4.0 (8.8) *10]/Werkzeuge, Revolvermagazin: 3.0 (6.6) [4.0 (8.8) *10] / Werkzeuge, Werkzeugspeicher: 4.0 (8.8) / Werkzeuge, | 3.0 (6.6) [4.0 (8.8) *10]/Werkzeuge, Revolvermagazin: 3.0 (6.6) [4.0 (8.8) *10] / Werkzeuge, Werkzeugspeicher: 4.0 (8.8) / Werkzeuge, | 3.0 (6.6) [4.0 (8.8) *10]/Werkzeuge, Revolvermagazin: 3.0 (6.6) [4.0 (8.8) *10] / Werkzeuge, Werkzeugspeicher: 4.0 (8.8) / Werkzeuge, | |
| ATC-Einheit | Werkzeugauswahlverfahren | Werkzeugauswahlverfahren | Zufalls-Schnellwahlverfahren | Zufalls-Schnellwahlverfahren | Zufalls-Schnellwahlverfahren | Zufalls-Schnellwahlverfahren | Zufalls-Schnellwahlverfahren | Zufalls-Schnellwahlverfahren |
| Werkzeugwechselzeit *5 | Werkzeug-zu-Werkzeug [s] | Werkzeug-zu-Werkzeug [s] | 0.6 / 0.7 (14 oder 21 Werkzeuge / 28 Werkzeuge) | 0.6 / 0.7 (14 oder 21 Werkzeuge / 28 Werkzeuge) | 0.6 / 0.7 (14 oder 21 Werkzeuge / 28 Werkzeuge) | 0.6 / 0.7 (14 oder 21 Werkzeuge / 28 Werkzeuge) | 0.6 / 0.7 (14 oder 21 Werkzeuge / 28 Werkzeuge) | 0.7 *13 |
| Werkzeugwechselzeit *5 | Span- zu-Span [s] | Span- zu-Span [s] | Z-Achse 300 mm Spezifikationen: 1.2 / 1.3 (14 oder 21 Werkzeuge / 28 Werkzeuge) Z-Achse 380 mm Spezifikationen: 1.3 / 1.4 (14 oder 21 Werkzeuge / 28 Werkzeuge) | Z-Achse 300 mm Spezifikationen: 1.2 / 1.3 (14 oder 21 Werkzeuge / 28 Werkzeuge) Z-Achse 380 mm Spezifikationen: 1.3 / 1.4 (14 oder 21 Werkzeuge / 28 Werkzeuge) | Z-Achse 300 mm Spezifikationen: 1.2 / 1.3 (14 oder 21 Werkzeuge / 28 Werkzeuge) Z-Achse 380 mm Spezifikationen: 1.3 / 1.4 (14 oder 21 Werkzeuge / 28 Werkzeuge) | Z-Achse 300 mm Spezifikationen: 1.2 / 1.3 (14 oder 21 Werkzeuge / 28 Werkzeuge) Z-Achse 380 mm Spezifikationen: 1.3 / 1.4 (14 oder 21 Werkzeuge / 28 Werkzeuge) | Z-Achse 300 mm Spezifikationen: 1.2 / 1.3 (14 oder 21 Werkzeuge / 28 Werkzeuge) Z-Achse 380 mm Spezifikationen: 1.3 / 1.4 (14 oder 21 Werkzeuge / 28 Werkzeuge) | 1.4 *13 |
| Elektromotor | Hauptspindelmotor(10 min/Dauerbetrieb) [kW] *2 | Hauptspindelmotor(10 min/Dauerbetrieb) [kW] *2 | 12,000min-1 Spezifikationen: 10.1/7.0, 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 12.8/9.2, 16,000min-1 Spezifikationen(Optional): 7.4/5.1, 27,000min-1 Spezifikationen(Optional): 8.9/6.3 | 12,000min-1 Spezifikationen: 10.1/7.0, 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 12.8/9.2, 16,000min-1 Spezifikationen(Optional): 7.4/5.1, 27,000min-1 Spezifikationen(Optional): 8.9/6.3 | 12,000min-1 Spezifikationen: 10.1/7.0, 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 12.8/9.2, 16,000min-1 Spezifikationen(Optional): 7.4/5.1, 27,000min-1 Spezifikationen(Optional): 8.9/6.3 | 12,000min-1 Spezifikationen: 10.1/7.0, 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 12.8/9.2, 16,000min-1 Spezifikationen(Optional): 7.4/5.1, 27,000min-1 Spezifikationen(Optional): 8.9/6.3 | 12,000min-1 Spezifikationen: 10.1/7.0, 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 12.8/9.2, 16,000min-1 Spezifikationen(Optional): 7.4/5.1, 27,000min-1 Spezifikationen(Optional): 8.9/6.3 | 12,000min-1 Spezifikationen: 10.1/7.0, 10,000min-1 Spezifikationen für hohe Drehmomente (optional):12.8/9.2, 20,000min-1 Spezifikationen(Optional): 7.4/5.1 |
| Elektromotor | Achsvorschubmotor [kW] | Achsvorschubmotor [kW] | X,Y-Achse: 1.0, Z-Achse: 2.0 | X,Y-Achse: 1.0, Z-Achse: 2.0 | X,Y-Achse: 1.0, Z-Achse: 2.0 | X,Y-Achse: 1.0, Z-Achse: 2.0 | X,Y-Achse: 1.0, Z-Achse: 2.0 | X,Y-Achse: 1.0, Z-Achse: 2.0 |
| Stromquelle | Stromversorgung | Stromversorgung | 200 bis 230 VAC ±10%, 3 Phasen, 50/60 Hz±2% | 200 bis 230 VAC ±10%, 3 Phasen, 50/60 Hz±2% | 200 bis 230 VAC ±10%, 3 Phasen, 50/60 Hz±2% | 200 bis 230 VAC ±10%, 3 Phasen, 50/60 Hz±2% | 200 bis 230 VAC ±10%, 3 Phasen, 50/60 Hz±2% | 200 bis 230 VAC ±10%, 3 Phasen, 50/60 Hz±2% |
| Stromquelle | Leistungsaufnahme (Dauerbetrieb) [kVA] | Leistungsaufnahme (Dauerbetrieb) [kVA] | 12,000min-1 Spezifikationen: 9.5, 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 10.4, 16,000min-1 Spezifikationen(Optional): 9.5, 27,000min-1 Spezifikationen(Optional): 9.5 | 12,000min-1 Spezifikationen: 9.5, 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 10.4, 16,000min-1 Spezifikationen(Optional): 9.5, 27,000min-1 Spezifikationen(Optional): 9.5 | 12,000min-1 Spezifikationen: 9.5, 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 10.4, 16,000min-1 Spezifikationen(Optional): 9.5, 27,000min-1 Spezifikationen(Optional): 9.5 | 12,000min-1 Spezifikationen: 9.5, 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 10.4, 16,000min-1 Spezifikationen(Optional): 9.5, 27,000min-1 Spezifikationen(Optional): 9.5 | 12,000min-1 Spezifikationen: 9.5, 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 10.4, 16,000min-1 Spezifikationen(Optional): 9.5, 27,000min-1 Spezifikationen(Optional): 9.5 | 12,000min-1 Spezifikationen: 9.5, 10,000min-1 Spezifikationen für hohe Drehmomente(Optional): 10.4, 20,000min-1 Spezifikationen(Optional): 9.5 |
| Stromquelle | Druckluftversorgung | Betriebsdruck [MPa] | 0.4 - 0.6 (empfohlener Wert: 0.5MPa *8) | 0.4 - 0.6 (empfohlener Wert: 0.5MPa *8) | 0.4 - 0.6 (empfohlener Wert: 0.5MPa *8) | 0.4 - 0.6 (empfohlener Wert: 0.5MPa *8) | 0.4 - 0.6 (empfohlener Wert: 0.5MPa *8) | 0.4 - 0.6 (empfohlener Wert: 0.5MPa *8) |
| Stromquelle | Druckluftversorgung | Erforderlicher Volumenstrom [L/min] | 40 (27,000min-1 Spezifikationen:115) | 40 (27,000min-1 Spezifikationen:115) | 40 (27,000min-1 Spezifikationen:115) | 40 (27,000min-1 Spezifikationen:115) | 40 (27,000min-1 Spezifikationen:115) | 40 |
| Maschinenabmessungen | Höhe [mm ] | Höhe [mm ] | Z-Achse 300 mm Spezifikationen: 2,529 (99.6)Z-Achse 380 mm Spezifikationen: 2,568 (101.1) | Z-Achse 300 mm Spezifikationen: 2,529 (99.6)Z-Achse 380 mm Spezifikationen: 2,568 (101.1) | Z-Achse 300 mm Spezifikationen: 2,529 (99.6)Z-Achse 380 mm Spezifikationen: 2,568 (101.1) | Z-Achse 300 mm Spezifikationen: 2,529 (99.6)Z-Achse 380 mm Spezifikationen: 2,568 (101.1) | Z-Achse 300 mm Spezifikationen: 2,529 (99.6)Z-Achse 380 mm Spezifikationen: 2,568 (101.1) | 2,568 (101.1) |
| Maschinenabmessungen | Benötigte Stellfläche *11[bei geöffneter Tür der Steuereinheit] [mm ] | Benötigte Stellfläche *11[bei geöffneter Tür der Steuereinheit] [mm ] | 1,080 × 2,161 [2,999](42.5 × 85.1[118.1]) | 1.560 × 2,081 [2,919](61.4 × 81.9[114.9]) | 1.560 × 2,081 [2,919](61.4 × 81.9[114.9]) | 2,050 × 2,081 [2,919](80.7 × 81.9[114.9]) | 2,050 × 2,081 [2,919](80.7 × 81.9[114.9]) | 2,050 x 2,081 [2,919](80.7 x 81.9 [114.9]) |
| Maschinenabmessungen | Gewicht[mit BV7-870Ad][kg (lbs)] | Gewicht[mit BV7-870Ad][kg (lbs)] | 2,350 (5,181)[2,650(5,843)] | 2,400 (5,292)[2,700(5,953)] | 2,400 (5,292)[2,700(5,953)] | 2,550 (5,622) | 2,550 (5,622) | 2,700 (5,953) |
| Genauigkeit *3 | Genauigkeit der bidirektionalen Achspositionierung(ISO230-2:1988) [mm ] | Genauigkeit der bidirektionalen Achspositionierung(ISO230-2:1988) [mm ] | 0.006 - 0.020 (0.00024 - 0.00079) | 0.006 - 0.020 (0.00024 - 0.00079) | 0.006 - 0.020 (0.00024 - 0.00079) | 0.006 - 0.020 (0.00024 - 0.00079) | 0.006 - 0.020 (0.00024 - 0.00079) | 0.006 - 0.020 (0.00024 - 0.00079) |
| Genauigkeit *3 | Wiederholgenauigkeit der bidirektionalen Achspositionierung(ISO230-2:2014) [mm ] | Wiederholgenauigkeit der bidirektionalen Achspositionierung(ISO230-2:2014) [mm ] | weniger als 0.004 (0.00016) | weniger als 0.004 (0.00016) | weniger als 0.004 (0.00016) | weniger als 0.004 (0.00016) | weniger als 0.004 (0.00016) | weniger als 0.004 (0.00016) |
| Fronttür | Fronttür | Fronttür | 2 Türen | 2 Türen | 2 Türen | 2 Türen | 2 Türen | 2 Türen |
| Standardzubehör | Standardzubehör | Standardzubehör | Betriebsanleitung (1 DVD-Set), Nivellierschrauben (4 Stk.), Nivellierplatte (4 Stk.) | Betriebsanleitung (1 DVD-Set), Nivellierschrauben (4 Stk.), Nivellierplatte (4 Stk.) | Betriebsanleitung (1 DVD-Set), Nivellierschrauben (4 Stk.), Nivellierplatte (4 Stk.) | Betriebsanleitung (1 DVD-Set), Nivellierschrauben (4 Stk.), Nivellierplatte (4 Stk.) | Betriebsanleitung (1 DVD-Set), Nivellierschrauben (4 Stk.), Nivellierplatte (4 Stk.) | Betriebsanleitung (1 DVD-Set), Nivellierschrauben (4 Stk.), Nivellierplatte (4 Stk.) |
| CNC-Modell | CNC-Modell | CNC-D00《S300Xd2/S500Xd2/S700Xd2》 |
|---|---|---|
| Steuerachsen | Steuerachsen | 5-Achse (X, Y, Z, 2 Zusatzachsen) |
| Simultan gesteuerte Achsen | Positionierung | 5-Achse (X, Y, Z, 2 Zusatzachsen) |
| Simultan gesteuerte Achsen | Interpolation | Linear: 4-Achse (X, Y, Z, 1 Zusatzachsen) Kreisförmig: 2-Achse Spiralförmig/konisch: 3-Achse (X, Y, Z) |
| Kleinster Eingabeschritt | Kleinster Eingabeschritt | 0.001mm、0.0001 Zoll、0.001 Grad |
| Max. programmierbare Dimension | Max. programmierbare Dimension | ±999999.999mm、±99999.9999 Zoll |
| Anzeige | Anzeige | 15-Zoll Farb-LCD-Tastfeld-Display |
| Speicherkapazität | Speicherkapazität | 500 MBytes, 3 GBytes (optional)(Gesamtkapazität von Programm- und Datenbank) |
| Externe Kommunikation | Externe Kommunikation | USB-Speicherschnittstelle, Ethernet, RS232C (optional) |
| Anzahl der speicherbaren Programme | Anzahl der speicherbaren Programme | 4,000 (Gesamtkapazität von Programm- und Datenbank) |
| Programmformat | Programmformat | NC-Sprache, Konversationssprache (über Parameter umschaltbar) Umwandlung von Dialogprogrammen in NC-Programme möglich * Auf dem S700Xd2-100T ist nur die NC-Sprache verfügbar. Dialogsprache nicht verfügbar |
| CNC-Modell | CNC-Modell | CNC-D00v(DB)《S300Xd2-5AX/S500Xd2-5AX/S700Xd2-5AX》 |
|---|---|---|
| Steuerachsen | Steuerachsen | 5 axes (X, Y, Z, 2 Zusatzachsen) |
| Simultan gesteuerte Achsen | Positionierung | 5-Achse (X, Y, Z, 2 Zusatzachsen) |
| Simultan gesteuerte Achsen | Interpolation | Linear: 5-Achse(X, Y, Z, 2 Zusatzachsen) Kreisförmig: 2-Achse Spiralförmig/konisch: 4-Achse (3 Linearachsen + 1 Zusatzachse, 2 Linearachsen + 2 Zusatzachsen) |
| Kleinster Eingabeschritt | Kleinster Eingabeschritt | 0.0001 mm, 0.00001 Zoll, 0.0001 Grad |
| Max. programmierbare Dimension | Max. programmierbare Dimension | ±999999.9999 mm, ±99999.99999 Zoll |
| Anzeige | Anzeige | 15-Zoll Farb-LCD-Tastfeld-Display |
| Speicherkapazität | Speicherkapazität | 3GB (Gesamtkapazität von Programm- und Datenbank) |
| Externe Kommunikation | Externe Kommunikation | USB-Speicherschnittstelle, Ethernet, RS232C (optional) |
| Anzahl der speicherbaren Programme | Anzahl der speicherbaren Programme | 4,000 (Gesamtkapazität von Programm- und Datenbank) |
| Programmformat | Programmformat | NC-Sprache * Dialogsprache nicht verfügbar |
| Betrieb | Betrieb | Probelauf Maschinensperre Programmneustart Eilgang-Übersteuerung Schnittvorschub-Übersteuerung Hintergrundbearbeitung Bildschirmaufnahme Betriebsebene Taste für externes Eingangssignal Tastenkombinationen < optional > Spindel-Übersteuerung |
|---|---|---|
| Programmierung | Programmierung | Absolut / Inkremental Zoll / Metrisch Koordinatensystemeinstellung Ecke C / Ecke R Koordinaten-Drehtransformation synchronisierten Gewindebohrung Unterprogramm Grafikanzeige |
| Messung | Messung | Automatische Werkstückmessung *1 Werkzeuglängenmessung |
| Hohe Geschwindigkeit und hohe Genauigkeit | Hohe Geschwindigkeit und hohe Genauigkeit | Bearbeitungsparameteranpassung Hochpräzisionsmodus AIII Hochpräzisionsmodus BI (Look-Ahead 160 Blöcke) Spielausgleich Werkzeugmittelpunktsteuerung *3 *4 (Look-Ahead 1 000 Blöcke) < optional > Hochpräzisionsmodus BII (Look-Ahead 1 000 Blöcke, sanfte Bahnkorrektur) |
| Überwachung | Überwachung | Bearbeitungslast-Überwachung ATC-Werkzeugüberwachung Überlastvorhersage Wellenformanzeige / Wellenformausgabe auf Speicherkarte Auto Thermoverzerrungsausgleich (X-, Y- und Z-Achsen) Anzeige der Produktionsleistung Werkzeugstandzeit / Ersatzwerkzeug Erkennungsfunktion für festsitzende Späne |
| Wartung | Wartung | Gewinderückzugfunktion Statusprotokoll Alarmprotokoll Betriebsprotokoll Wartungshinweis Messung des Motorisolationswiderstands Werkzeugwaschfilter mit Filterverstopfungserkennung Batterieloser Encoder Bremsbelastungstest |
| Automatik / Netzwerk | Automatik / Netzwerk | Computer-Fernsteuerung OPC UA Automatische Benachrichtigung Integrierte PLC (LD/ST/FBD) < optional > CC-Link, Masterstation CC-Link, entfernte Gerätestation PROFIBUS-DP, Slave DeviceNet, Slave PROFINET, Slave EtherNet/IP, Slave |
| Energieeinsparung | Energieeinsparung | Automatisches Ausschalten Standby-Modus Automatische Kühlmittelabschaltung Automatisches Ausschalten der Arbeitsbeleuchtung Verzögertes Abschalten der Spänespülung Spänespülung im Energiesparbetrieb Energiesparmodus |
| Support-Apps | Support-Apps | Adjust machine parameters ATC tool Tool life Waveform display Production performance Power consumption Recovery support Inspection PLC Machining support without warmup Software-Bedienfeld |
| Zubehör | Zubehör | Dateianzeige Notebook Rechner Registrieren der Tastenkombinationen Anzeige aus |
| Funktionen beschränkt auf NC-Sprache | Funktionen beschränkt auf NC-Sprache | Menüprogrammierung Lokales Koordinatensystem Erweitertes Werkstück-Koordinatensystem Einwegpositionierung Inverse Zeitvorschubsteuerung Programmierbare Dateneingabe Werkzeuglängenkorrektur Schneidwerkzeug-Ausgleich Skalieren Spiegelbild Externer Unterprogrammaufruf Makro Bandbetrieb / FTP-Ladebetrieb Mehrfach-Überspringfunktion < optional > Submikron-Befehl *2 *5 Makro mit Unterbrechungstyp Versatz der Drehvorrichtung Feature-Koordinateneinstellung *3 *5 Evolventeninterpolation Vibrationseinstellung |
| Funktionen beschränkt auf Konversationssprache *6 | Funktionen beschränkt auf Konversationssprache *6 | Betriebsprogramm Zeitplanprogramm Automatische Werkzeugauswahl Automatische Einstellung der Schnittbedingungen Automatische Einstellung der Werkzeuglängenkorrektur Automatische Einstellung der Schneidenkompensation Automatische Berechnung unbekannter Eingabewerte Steuerung der Bearbeitungsreihenfolge |
