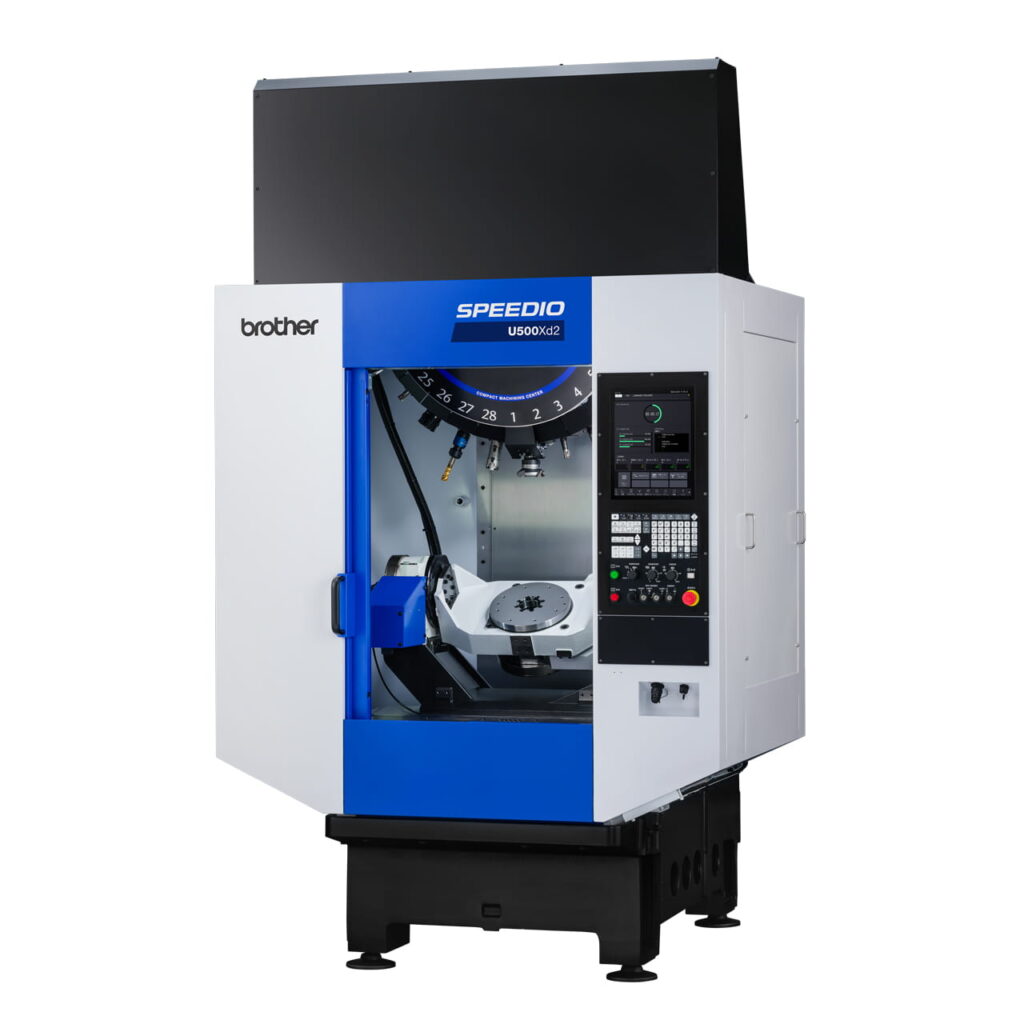

SPEEDIO U500Xd2
Universal Kompaktes Bearbeitungszentrum
- 14-Werkzeugmagazin
- 21-Werkzeugmagazin
- 28-Werkzeugmagazin
Variante auswählen
Informationen
| Max. Spindeldrehzahl [min⁻¹] | 12,000/ (Optional) 10,000 hohe Drehmomente/ (Optional) 20,000 |
|---|---|
| Verfahrwege [mm] | X: 500 Y: 450 Z: 380 A(Grad): -30 to 120 C(Grad):360 |
| Werkzeugspeicher Kapazität [Stk.] | 14/ 21/ 28 |
| Eilganggeschwindigkeit (XYZ-Achsen) [min⁻¹] | 50 x 50 x 56 |
| Indexiergeschwindigkeit [min⁻¹] | A:50 C:75 |
| Erforderliche Stellfläche [mm] | 1.560 x 2,081 (61.4 × 81.9) |
| BT-Doppelkontakt-Spindel (BIG-PLUS) | Optional |
| Kühlmittelzufuhr durch die Spindel (CTS) | Optional |
Maschinenstruktur Ausgestattet mit einem neigbaren Drehtisch mit einem Spannbereich von ø500 mmVergrößerte Verfahrwege der Y- und Z-Achse ermöglichen ein breiteres Spektrum an Mehrseitenbearbeitung
Standardmäßig ausgestattet mit einem hochpräzisen, schnellen schwenkbarer Drehtisch mit großem Spannbereich.
Vergrößerte Verfahrwege der Y/Z-Achsen und der Einsatz eines Magazins, das bis zu 28 Werkzeuge aufnehmen kann, beschleunigen die Prozessintegration durch die Bearbeitung in einer Aufspannung.
Produktivität Unermüdliches Streben nach hoher ProduktivitätReduzierung von Ausschuss durch optimierten Betrieb und integrierte Entwicklung von Maschine und Steuerung
Schnelle Beschleunigung und schnelle Reaktion durch integrierte Entwicklung von Maschine und Steuerung und durch Optimierung mit der neuen "CNC-D00"-Steuerung treiben die Maschinenleistung bis an die Grenze und sorgen für hohe Produktivität.
Bearbeitungskapazität Hochsteife Maschinenstruktur und hocheffizienter Spindelmotor ermöglichen ein breites Spektrum an Bearbeitungen
Eine zuverlässige und bewährte Maschinenstruktur wurde angewendet.
Eine zuverlässige und bewährte Maschinenstruktur wurde angewendet.
Ausgestattet mit einem hocheffizienten Spindelmotor, der sowohl im niedrigen als auch im hohen Drehzahlbereich ein ausreichendes Drehmoment liefert.
Erreicht eine hoch effiziente Bearbeitung in zahlreichen Branchen, von der Automobil- über die allgemeine Maschinenbau bis hin zur Medizin- und Luftfahrtindustrie.
Die Werkzeugmittelpunkt-Steuerung wurde ergänzt, um simultane 5-Achsen-Bearbeitung zu unterstützen.*
*Available only for the U500Xd2-5AX.
NC-Steuerung Ausgestattet mit der neuen "CNC-D00"-Steuerung Verbesserte Bedienbarkeit durch 15-Zoll LCD-Tastfeld
Die intuitive Bedienung ist durch neue Apps und den vertikalen Tastfeld möglich. Relevante Funktionen sind nach Verwendungszweck, wie Einrichtung und Bearbeitung, gruppiert und ermöglichen dadurch eine effiziente Bedienung. Produktions- und Betriebszustände werden visualisiert und ermöglichen ein schnelleres Verständnis. Ein verlustfreier Betrieb ist beim Einrichten, Einstellen der Bearbeitung, bei der Produktion und beim Rückgewinnungsprozess möglich, was zu einer verbesserten Arbeitseffizienz und Betriebsrate führt.
Merkmale der 100-Werkzeugmagazin-Spezifikationen (NUR U500Xd2-100T und U500Xd2-5AX 100T) Ein neu entwickeltes 100-Werkzeugmagazin*1 sorgt für Platzersparnis und hohe Produktivität
Das neue 100-Werkzeugmagazin, mit der größten Speicherkapazität der SPEEDIO-Serie, wurde entwickelt. *1
Brother’s Originalmechanismus ermöglicht Platzersparnis und hohe Produktivität.
*1. Nur auf dem U500Xd2-100T montiert. Konversationssprache nicht verfügbar für U500Xd2-100T.
| Artikel | Artikel | U500Xd2U500Xd2 RD *8U500Xd2-5AXU500Xd2-5AX RD *8 | U500Xd2-100TU500Xd2-100T RD *8U500Xd2-5AX/100TU500Xd2-5AX/100T RD *8 |
|---|---|---|---|
| CNC-Einheit | CNC-Einheit | [U500Xd2] CNC-D00, [U500Xd2-5AX] CNC-D00v(DB) | [U500Xd2] CNC-D00, [U500Xd2-5AX] CNC-D00v(DB) |
| Verfahrweg | X-Achse [mm ] | 500 | 500 |
| Verfahrweg | Y-Achse [mm ] | 450 | 450 |
| Verfahrweg | Z-Achse [mm ] | 380 | 380 |
| Verfahrweg | A-Achse [Grad] | -30 to 120 | -30 to 120 |
| Verfahrweg | C-Achse [Grad] | 360 | 360 |
| Verfahrweg | Abstand zwischen Tischoberfläche und Spindelkopf [mm ] | 115 - 495 (4.5 - 19.5) | 115 - 495 (4.5 - 19.5) |
| Tisch | Arbeitsbereich [mm ] | ø260 (ø10.2) | ø260 (ø10.2) |
| Tisch | Maximale Belastbarkeit(gleichmäßige Last) [kg (lbs)] | 100 (220) | 100 (220) |
| Tisch | Maximales Tischträgheitsmoment[kg･m2(lb･inch2)] | 1.8 (6,151) [2.6 (8,885) *9] | 1.8 (6,151) [2.6 (8,885) *9] |
| Spindel | Spindeldrehzahl [min-1] | 12,000min-1 Spezifikationen: 1 - 12,000 10,000min-1 Spezifikationen für hohe Drehmomente (Optional): 1 - 10,000 20,000min-1 Spezifikationen (Optional): 1 - 20,000 | 12,000min-1 Spezifikationen: 1 - 12,000 10,000min-1 Spezifikationen für hohe Drehmomente (Optional): 1 - 10,000 20,000min-1 Spezifikationen (Optional): 1 - 20,000 |
| Spindel | Drehzahl beim Gewindebohrung [min-1] | MAX. 6,000 | MAX. 6,000 |
| Spindel | Kegelbohrung | 7/24 Kegel No.30 | 7/24 Kegel No.30 |
| Spindel | BT-Doppelkontaktsystem (BIG-PLUS) | Optional | Optional |
| Spindel | Kühlmittelzufuhr durch die Spindel (CTS) | Optional | Optional |
| Vorschubgeschwindigkeit | Eilganggeschwindigkeit (XYZ-Bereich) [m/min (Zoll/min)] | 50 x 50 x 56 | 50 x 50 x 56 |
| Vorschubgeschwindigkeit | Schnittvorschubgeschwindigkeit [mm/min (Zoll/min)] | X, Y, Z-Achse: 1 - 30,000 (0.04 - 1,181) *7 | X, Y, Z-Achse: 1 - 30,000 (0.04 - 1,181) *7 |
| Vorschubgeschwindigkeit | Indexiergeschwindigkeit (A und C) [min-1] | A-Achse: 50, C-Achse: 75 (60 *9) | A-Achse: 50, C-Achse: 75 (60 *9) |
| ATC-Einheit | Werkzeugaufnahmetyp | MAS-BT30 | MAS-BT30 |
| ATC-Einheit | Zugbolzentyp *4 | MAS-P30T-2 | MAS-P30T-2 |
| ATC-Einheit | Werkzeugspeicher Kapazität [Stk.] | 14 / 21 / 28 | 100 *12 |
| ATC-Einheit | Max. Werkzeuglänge [mm ] | 250 (9.8) | 250 (9.8) |
| ATC-Einheit | Max. Werkzeugdurchmesser [mm ] | 110 (4.3) | Revolvermagazin: 110 (4.3), Werkzeugspeicher: 60 (2.3) / 110 (4.3) (kein benachbartes Werkzeug) |
| ATC-Einheit | Max. Werkzeuggewicht [kg (pfund)]*1 | 3.0 (6.6) [4.0 (8.8) *10] /Werkzeuge, | Revolvermagazin: 3.0 (6.6) [4.0 (8.8) *10] / Werkzeuge, Werkzeugspeicher: 4.0 (8.8) / Werkzeuge, |
| ATC-Einheit | Werkzeugauswahlverfahren | Zufalls-Schnellwahlverfahren | Zufalls-Schnellwahlverfahren |
| Werkzeugwechselzeit *5 | Werkzeug-zu-Werkzeug [s] | 0.6 / 0.7 (14 oder 21 Werkzeuge / 28 Werkzeuge) | 0.7 *13 |
| Werkzeugwechselzeit *5 | Span- zu-Span [s] | 1.3 / 1.4 (14 oder 21 Werkzeuge / 28 Werkzeuge) | 1.4 *13 |
| Elektromotor | Hauptspindelmotor(10 min/Dauerbetrieb)[kW] *2 | 12,000min-1 Spezifikationen: 10.1/7.0, 10,000min-1 Spezifikationen für hohe Drehmomente (Optional):12.8/9.2 20,000min-1 Spezifikationen(Optional): 7.4/5.1 | 12,000min-1 Spezifikationen: 10.1/7.0, 10,000min-1 Spezifikationen für hohe Drehmomente (Optional):12.8/9.2 20,000min-1 Spezifikationen(Optional): 7.4/5.1 |
| Elektromotor | Achsvorschubmotor [kW] | XY-Achse: 1.0, Z-Achse: 2.0, A-Achse: 0.9, C-Achse: 0.55 | XY-Achse: 1.0, Z-Achse: 2.0, A-Achse: 0.9, C-Achse: 0.55 |
| Stromquelle | Stromversorgung | 200 bis 230 VAC ±10%, 3 Phasen, 50/60 Hz±2% | 200 bis 230 VAC ±10%, 3 Phasen, 50/60 Hz±2% |
| Stromquelle | Leistungsaufnahme (Dauerbetrieb) [kVA] | 12,000min-1 Spezifikationen: 9.5, 10,000min-1 Spezifikationen für hohe Drehmomente (optional):10.4 20,000min-1 Spezifikationen(Optional): 9.5 | 12,000min-1 Spezifikationen: 9.5, 10,000min-1 Spezifikationen für hohe Drehmomente (optional):10.4 20,000min-1 Spezifikationen(Optional): 9.5 |
| Stromquelle | Betriebsdruck [MPa] | 0.4 - 0.6 (empfohlener Wert: 0.5MPa *6) | 0.4 - 0.6 (empfohlener Wert: 0.5MPa *6) |
| Stromquelle | Erforderlicher Volumenstrom [L/min] | 52L/min | 52L/min |
| Maschinenabmessungen | Höhe [mm ] | 2,818 (110.9) | 2,818 (110.9) |
| Maschinenabmessungen | Benötigte Stellfläche *11[bei geöffneter Tür der Steuereinheit] [mm ] | 1,560 x 2,081 [2,919] (61.4 x 81.9 [114.9]) | 2,050 x 2,081 [2,919] (80.7 x 81.9 [114.9]) |
| Maschinenabmessungen | Gewicht [kg (lbs)] | 2,650 (5,843) | 2,800 (6,173) |
| Genauigkeit *3 | Genauigkeit der bidirektionalen Achspositionierung(ISO230-2:1988) [mm ] | X, Y, Z-Achse: 0.006-0.020 (0.00024-0.00079) | X, Y, Z-Achse: 0.006-0.020 (0.00024-0.00079) |
| Genauigkeit *3 | (ISO230-2:2014) | A, C-Achse: 28 s oder weniger | A, C-Achse: 28 s oder weniger |
| Genauigkeit *3 | Wiederholgenauigkeit der bidirektionalen Achspositionierung(ISO230-2:2014) [mm ] | X, Y, Z-Achse: weniger als 0.004 (0.00016) /A, C-Achse: 16 s oder weniger | X, Y, Z-Achse: weniger als 0.004 (0.00016) /A, C-Achse: 16 s oder weniger |
| Standardzubehör | Standardzubehör | Betriebsanleitung (1 DVD-Set), Nivellierschrauben (4 Stk.), Nivellierplatte (4 Stk.) | Betriebsanleitung (1 DVD-Set), Nivellierschrauben (4 Stk.), Nivellierplatte (4 Stk.) |
| Artikel | U500Xd2 |
|---|---|
| CNC-Modell | CNC-D00 |
| Steuerachsen | 5-Achse (X, Y, Z, A, C) |
| Simultan gesteuerte Achsen | 5-Achse (X, Y, Z, A, C) |
| Simultan gesteuerte Achsen | Linear: 4-Achse (X, Y, Z, 1 Zusatzachsen) Kreisförmig: 2-Achse Spiralförmig/konisch: 3-Achse (X, Y, Z) |
| Kleinster Eingabeschritt | 0.001 mm, 0.0001 Zoll, 0.001 Grad |
| Max. programmierbare Dimension | ±999999.999 mm, ±99999.9999 Zoll |
| Anzeige | 15-Zoll Farb-LCD-Tastfeld-Display |
| Speicherkapazität | 500 Mbytes, 3 Gbytes (optional) (Gesamtkapazität von Programm- und Datenbank) |
| Externe Kommunikation | USB-Speicherschnittstelle, Ethernet, RS232C (optional) |
| Anzahl der speicherbaren Programme | 4,000 (Gesamtkapazität von Programm- und Datenbank) |
| Programmformat | NC-Sprache, Konversationssprache (über Parameter umschaltbar) Umwandlung von Dialogprogrammen in NC-Programme möglich * Auf dem U500Xd2-100T ist nur die NC-Sprache verfügbar.. Dialogsprache nicht verfügbar |
